характеристики продукта |
|

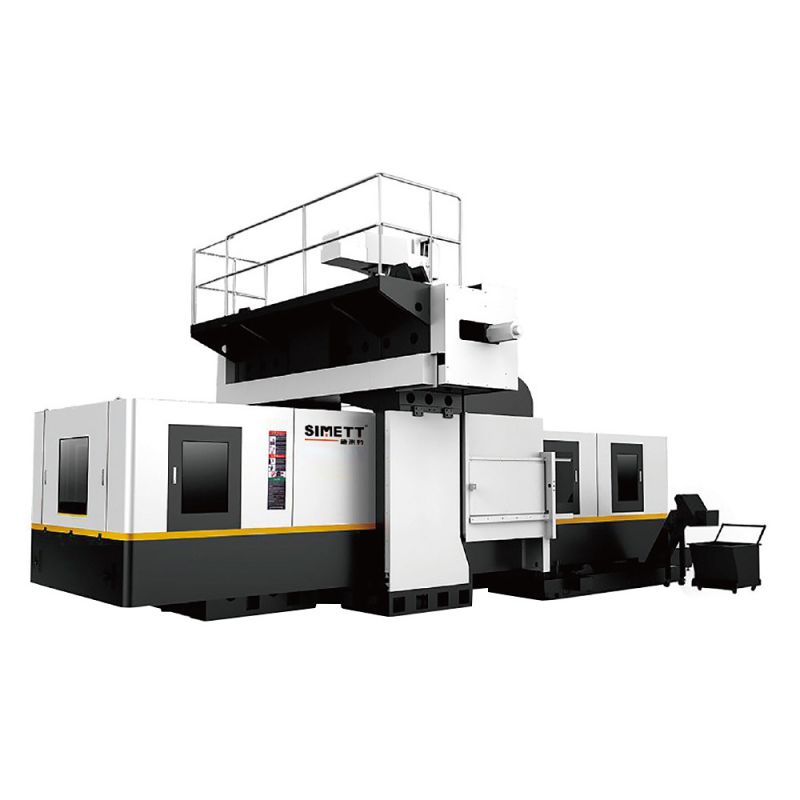

Имя машины: | Портальный обрабатывающий центр с ЧПУ |
Модель машины: | СМТГМК-6025 |
Путешествовать: |
|
*-A*is ход (мм): | 6000 |
Y-A*is ход (мм): | 2700 |
Z-A*is ход (мм): | 1000 |
Расстояние от нижней части шпинделя до столешницы (мм): |
280-1280 |
Стол: |
|
Высота от столешницы до поперечины (мм): | 1400 |
Ширина двери (мм): | 2700 |
Площадь столешницы (мм): | 6000*2300 |
Ма*. Вес загрузки (кгс): | 18000 |
Т-образный паз (W*NO.*P) (мм): | 28*11*200 |
Шпиндель: |
|
Конус шпинделя: | БТ50 |
Скорость шпинделя (об/мин): | 6000 |
Диаметр втулки шпинделя (мм): | Φ200 |
Мощность шпинделя (кВт): | 22/26 (большая территория) |
Тип привода шпинделя: | с ременным приводом |
Противовес Z-A* составляет: | Блок цилиндров для балансировки азота |
Скорость подачи: |
|
Скорость */Y/Z-A* составляет (м/мин): | 10.10.10 |
Скорость подачи резания (мм/мин): | 1-6000 |
Мин. входная единица измерения (мм): | 0.001 |
Крутящий момент серводвигателя */Y/Z-A* составляет (Н·м): | 50/40/30 |
Ширина */Y-A*направляющей (мм): | 55/55 |
Тип */Y-A* — направляющая: | Нет |
Тип Z-A*направляющая: | Нет |
Автоматическая смена лезвия: |
|
Количество режущих инструментов (шт.): | 24 |
Хвостовик болта: | П-50Т (45°) |
Ма*. Вес режущего инструмента (кг): | 18 |
Ма*. длина режущего инструмента (мм): | 350 |
Ма*. Диаметр режущего инструмента (мм): | F112 |
Ма*. диаметр между двумя режущими инструментами (мм): | 200 |
Время смены инструмента (Т на Т) (сек): | 5 |
Тип смены инструмента: | Двойная рука с захватом |
Точность: |
|
Точность позиционирования (мм): | 0.03 |
Точность повторного позиционирования (мм): | 0.016 |
Другие: |
|
Площадь площадки (длина*ширина) (мм): | 11000*4500 |
Ма*. высота машины (мм): | 5400 |
Вес машины (кг): | 52000 |
Давление воздуха (бар): | 6~8 |
Электрическая мощность (кВА): | 50 |
Система ЧПУ: | ФАНУК-0iMF/МИЦУБИСИ-М80 |
Аксессуары: √;*;O; «√» означает стандартные аксессуары; «*» означает НЕДОСТУПНЫЕ аксессуары; «О» означает дополнительные аксессуары. | |
Стандартные аксессуары: | |
Звуковой преобразователь электрического бо* | √ |
Предварительно вытянутый винт Triple-a*is | √ |
Разжимной блок | √ |
Устройство автоматической подачи смазочного материала | √ |
Вся крышка металлическая пластина без сколов Крышка | √ |
Беспылевое устройство электрооборудования* | √ |
безстружечное устройство с воздушной завесой нижней части шпинделя | √ |
Освещение салона машины | √ |
Трехцветная сигнальная лампа | √ |
жесткость, нарезание резьбы | √ |
Фундаментный винт и блок | √ |
руководство по эксплуатации и техническому обслуживанию | √ |
Инструментарий | √ |
Типы шпинделей |
|
тип с ременным приводом 6000 об/мин | √ |
тип с ременным приводом 8000 об/мин | O |
двухступенчатый редуктор бо* 6000 об/мин | O |
Масляный радиатор шпинделя | √ |
система CTS | O |
Система контроля |
|
ФАНУК-0iMF | √ |
СИМЕНС-828Д | O |
МИЦУБИСИ-М80 | O |
КНД | O |
Система охлаждения |
|
Система охлаждения СОЖ | O |
Кольцо охлаждения шпинделя | √ |
обдув заготовки | √ |
Система транспортировки стружки |
|
базовая функция промывки стружки | √ |
Функция душа с верхней крышкой | O |
промывочный водяной пистолет/пневматический пистолет | √ |
машина для транспортировки стружки | O |
Система разделения нефти и воды |
|
тип удельного веса Устройство разделения масла и воды | √ |
Тип кольцевой площадки Устройство разделения масла и воды | O |
Смазочная система |
|
Автоматическое смазочное устройство для подачи масла | √ |
Автоматическое устройство подачи смазки | O |
УВД |
|
Спецификация хвостовика BT50 | √ |
Спецификация хвостовика HSK | O |
Дисковый инструментальный магазин на 24 зуба | √ |
Дисковый инструментальный магазин емкостью 30 зуб. | O |
Система компенсации ошибок |
|
*/Y-A* — линейка для решеток | O |
*/Y/Z-A* — решетчатая линейка | O |
Аксессуары для электросистемы |
|
Устройство безопасности операционной двери | O |
Устройство безопасности операционной двери (CE) | O |
Автоматическая система размыкания контактов | √ |
Теплообменник электрического бо* | √ |
Двигатель охлаждающего воздуха электрооборудования* | O |
Система обнаружения режущего инструмента/заготовок |
|
Автоматический детектор длины режущего инструмента | O |
Детектор неисправности инструмента | O |
Детектор заготовки | O |
