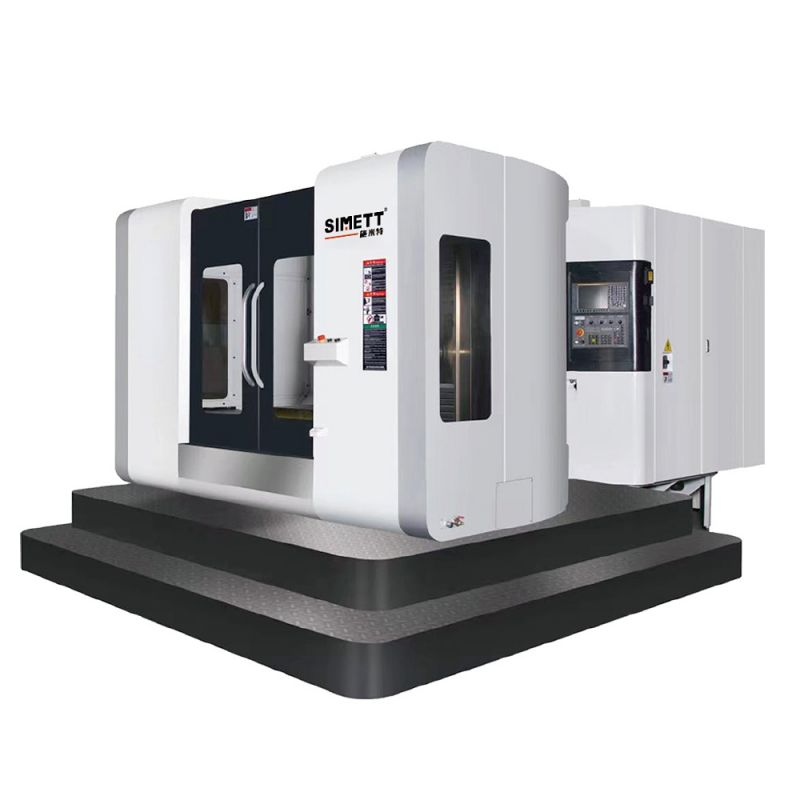

Являясь ведущим новатором в области технологий ЧПУ, компания SIMETT заслужила репутацию производителя горизонтального обрабатывающего центра с ЧПУ 500, который не только долговечен и надежен, но и находится на переднем крае технологического прогресса. Следуя философии ориентирования на клиента, SIMETT продолжает расширять границы возможного в области производственного совершенства. Горизонтальный обрабатывающий центр с ЧПУ 500 является свидетельством приверженности SIMETT высокоточным производственным решениям. Этот горизонтальный обрабатывающий центр предназначен для того, чтобы предоставить профессиональным производителям компактный, но мощный инструмент, способный с легкостью решать широкий спектр задач.
характеристики продукта |
|
Имя машины: |
Горизонтальный обрабатывающий центр с ЧПУ |
Модель машины: |
СМТМЦ-500Б |
Путешествовать: |
|
Перемещение по оси X (мм): |
700
|
Перемещение по оси Y (мм): |
600
|
Перемещение по оси Z (мм): |
580
|
Расстояние от центра шпинделя до столешницы (мм): |
90-690 |
Расстояние от нижней части шпинделя до центра столешницы (мм): |
120-700 |
Стол: |
|
Площадь столешницы (мм): |
500*500 |
Макс. Вес загрузки (кгс): |
400
|
Т-образный паз (WxNO.xP) (мм): |
18*5*8 |
Отверстие для резьбы на столешнице: |
НЕТ |
Их в. градуировка столешницы (°): |
1
|
Шпиндель: |
|
Конус шпинделя: |
БТ50 |
Скорость шпинделя (об/мин): |
6000
|
Диаметр втулки шпинделя (мм): |
Φ150 |
Мощность шпинделя (кВт): |
15.11. |
Тип привода шпинделя: |
с ременным приводом |
Противовес оси Y: |
Блок цилиндров для балансировки азота |
Скорость подачи: |
|
Скорость оси X/Y/Z (м/мин): |
24/24/24 |
Скорость подачи резания (мм/мин): |
1-6000 |
Мин. входная единица измерения (мм): |
0.001
|
Мощность серводвигателя оси X/Y/Z (кВт): |
3/3/3 |
Ширина направляющей оси X/Y/Z (мм): |
35/45/45 |
Тип направляющей оси X/Z: |
Роликовые направляющие |
Тип направляющей оси Y: |
Роликовые направляющие |
Автоматическая смена лезвия: |
|
Количество режущих инструментов (шт.): |
24
|
Хвостовик болта: |
П-40Т(45°) |
Макс. Вес режущего инструмента (кг): |
8
|
Макс. длина режущего инструмента (мм): |
300
|
Макс. Диаметр режущего инструмента (мм): |
Φ80 |
Макс. диаметр между двумя режущими инструментами (мм): |
Φ120 |
Время смены инструмента (Т на Т) (сек): |
1.8
|
Тип смены инструмента: |
Двойная рука с захватом |
БТР: |
|
количество пластин (шт): |
1
|
Тип обмена: |
НЕТ |
Макс. вращающийся диаметр заготовки (мм): |
НЕТ |
Точность: |
|
Точность позиционирования (мм): |
0.015
|
Точность повторного позиционирования (мм): |
0.01
|
Другие: |
|
Площадь площадки (длина*ширина) (мм): |
2200*2850 |
Макс. высота машины (мм): |
2800
|
Вес машины (кг): |
6000
|
Давление воздуха (бар): |
6~8 |
Электрическая мощность (кВА): |
40
|
Система ЧПУ: |
ФАНУК-0iMF/МИЦУБИСИ-М80 |
Аксессуары: √;X;O; «√» означает стандартные аксессуары; «X» означает НЕДОСТУПНЫЕ аксессуары; «O» означает дополнительные аксессуары. |
Стандартные аксессуары: |
Звукообменник электрической коробки |
√
|
Предварительно вытянутый винт тройной оси |
√
|
Разжимной блок |
√
|
Устройство автоматической подачи смазочного материала |
√
|
Вся крышка металлическая пластина без сколов Крышка |
√
|
Беспылевое устройство электрошкафа |
√
|
безстружечное устройство с воздушной завесой нижней части шпинделя |
√
|
Освещение салона машины |
√
|
Трехцветная сигнальная лампа |
√
|
жесткость, нарезание резьбы |
√
|
Фундаментный винт и блок |
√
|
руководство по эксплуатации и техническому обслуживанию |
√
|
Инструментарий |
√
|
Типы шпинделей |
|
тип с ременным приводом 6000 об/мин |
√
|
тип с ременным приводом 8000 об/мин |
O
|
двухступенчатая коробка передач 6000 об/мин. |
O
|
Масляный радиатор шпинделя |
√
|
система CTS |
O
|
Система контроля |
|
ФАНУК-0iMF |
√
|
СИМЕНС-828Д |
O
|
МИЦУБИСИ-М80 |
O
|
КНД |
O
|
Система охлаждения |
|
Система охлаждения СОЖ |
O
|
Кольцо охлаждения шпинделя |
√
|
обдув заготовки |
√
|
Система транспортировки стружки |
|
базовая функция промывки стружки |
√
|
Функция душа с верхней крышкой |
O
|
промывочный водяной пистолет/пневматический пистолет |
√
|
машина для транспортировки стружки |
O
|
Смазочная система |
|
Автоматическое смазочное устройство подачи масла |
√
|
Автоматическое устройство подачи смазки |
O
|
УВД |
|
Спецификация хвостовика BT50 |
√
|
Спецификация хвостовика HSK |
O
|
Дисковый инструментальный магазин на 24 зуба |
√
|
Дисковый инструментальный магазин емкостью 30 зуб. |
O
|
Система компенсации ошибок |
|
Решётчатая линейка по оси X/Y |
O
|
Решетчатая линейка по осям X/Y/Z |
O
|
Аксессуары для электросистемы |
|
Устройство безопасности защитной двери |
O
|
Устройство безопасности защитной двери (CE) |
O
|
Автоматическая система размыкания контактов |
√
|
Теплообменник электрокоробки |
√
|
Двигатель охлаждающего воздуха электрической коробки |
O
|
Система обнаружения режущего инструмента/заготовок |
|
Автоматический детектор длины режущего инструмента |
O
|
Детектор неисправности инструмента |
O
|
Детектор заготовки |
O
|
Другие дополнительные аксессуары |
|
Автоматическая дверь со стороны APC |
O
|
Размеры перемещения: Горизонтальный обрабатывающий центр 500 с ЧПУ обеспечивает большой ход по оси X — 700 мм, ход по оси Y — 600 мм и ход по оси Z — 580 мм, что позволяет выполнять широкий спектр размеров заготовок и операций обработки.
Размер рабочего стола: Размер рабочего стола горизонтального обрабатывающего центра 500 с ЧПУ составляет 500 на 500 мм, что обеспечивает прочную основу для различных заготовок и стабильность во время работы.
Диаметр пиноли шпинделя: головка главного шпинделя имеет диаметр пиноли Φ150 мм, что позволяет использовать широкий спектр вариантов инструментов для различных задач обработки.
Скорость быстрого перемещения: оси предназначены для быстрого перемещения со скоростью быстрого перемещения 24 м/мин для осей X, Y и Z, что повышает производительность за счет быстрого перемещения.
Скорость подачи при резке: Горизонтальный обрабатывающий центр с ЧПУ 500 обеспечивает скорость подачи при резке, регулируемую от 1 до 6000 мм/мин, что обеспечивает гибкость, необходимую для различных процессов обработки, от черновой до чистовой обработки.
Направляющая оси Y: Ось Y оснащена роликовой направляющей, обеспечивающей плавное и точное движение вдоль оси, что имеет решающее значение для поддержания точности обработки.
Максимальный диаметр инструмента: Горизонтальный обрабатывающий центр с ЧПУ 500 поддерживает максимальный диаметр инструмента 80 мм, что позволяет использовать более крупные инструменты и более широкий диапазон возможностей обработки.
Прочная конструкция. Горизонтальный обрабатывающий центр с ЧПУ 500, созданный из высококачественных материалов и компонентов, рассчитан на долговечность и стабильную работу в сложных условиях.
Эффективная работа: конструкция машины ориентирована на эксплуатационную эффективность, направленную на снижение энергопотребления и максимизацию производительности.
Горизонтальный обрабатывающий центр 500 с ЧПУ — это универсальный и высокопроизводительный станок, отвечающий потребностям профессиональных операторов, которым требуется высокий уровень контроля и точности в процессах обработки. По мере развития SIMETT компания ориентируется на стратегический путь, который включает в себя постоянные инновации, расширение линейки продуктов и углубление отношений с клиентами. Имея четкое видение глобального расширения и приверженность устойчивому развитию, SIMETT готова представить передовые производственные решения на более широком рынке. Планирование компании также направлено на предоставление индивидуальных решений, отвечающих конкретным потребностям ее клиентов, гарантируя, что каждый выпущенный горизонтальный обрабатывающий центр с ЧПУ 500 является свидетельством стремления SIMETT к совершенству. Благодаря такому дальновидному подходу SIMETT не просто готовится к будущему производства, но и активно его формирует, преследуя четкую миссию — дать своим клиентам возможность достичь новых показателей операционной эффективности и конкурентоспособности на рынке.
