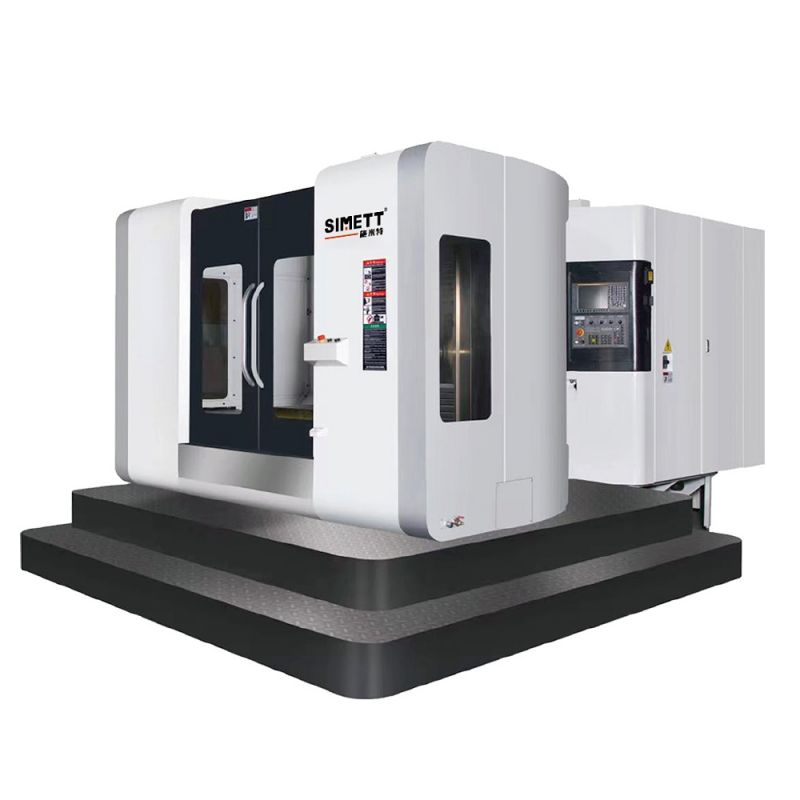

Ориентированный на клиента подход компании гарантирует, что каждый продукт разрабатывается так, чтобы удовлетворить и даже превзойти растущие потребности отрасли. Горизонтальный обрабатывающий центр с ЧПУ 800 — это флагманская модель, которая воплощает в себе приверженность SIMETT инженерному совершенству и технологическому прогрессу. Этот горизонтальный обрабатывающий центр предназначен для того, чтобы предоставить профессиональным производителям мощный, точный и универсальный инструмент, способный с легкостью решать широкий спектр задач.
характеристики продукта |
|
Имя машины: |
Горизонтальный обрабатывающий центр с ЧПУ |
Модель машины: |
СМТМЦ-800 |
Путешествовать: |
|
Перемещение по оси X (мм): |
1100
|
Перемещение по оси Y (мм): |
850
|
Перемещение по оси Z (мм): |
900
|
Расстояние от центра шпинделя до столешницы (мм): |
0-850 |
Расстояние от нижней части шпинделя до центра столешницы (мм): |
180-1080 |
Стол: |
|
Площадь столешницы (мм): |
800*800 |
Макс. Вес загрузки (кгс): |
1500
|
Т-образный паз (WxNO.xP) (мм): |
НЕТ |
Отверстие для резьбы на столешнице: |
24-М16 |
Их в. градуировка столешницы (°): |
1
|
Шпиндель: |
|
Конус шпинделя: |
БТ50 |
Скорость шпинделя (об/мин): |
6000
|
Диаметр втулки шпинделя (мм): |
Φ190 |
Мощность шпинделя (кВт): |
22/26 |
Тип привода шпинделя: |
с ременным приводом |
Противовес оси Y: |
Блок цилиндров балансировки азота |
Скорость подачи: |
|
Скорость оси X/Y/Z (м/мин): |
24/24/24 |
Скорость подачи резания (мм/мин): |
1-6000 |
Мин. входная единица измерения (мм): |
0.001
|
Мощность серводвигателя оси X/Y/Z (кВт): |
3/3/3 |
Ширина направляющей оси X/Y/Z (мм): |
55/55/55 |
Тип направляющей оси X/Z: |
Роликовые направляющие |
Тип направляющей оси Y: |
Роликовые направляющие |
Автоматическая смена лезвия: |
|
Количество режущих инструментов (шт.): |
24
|
Хвостовик болта: |
П-50Т(45°) |
Макс. Вес режущего инструмента (кг): |
18
|
Макс. длина режущего инструмента (мм): |
350
|
Макс. Диаметр режущего инструмента (мм): |
F112 |
Макс. диаметр между двумя режущими инструментами (мм): |
Φ200 |
Время смены инструмента (Т на Т) (сек): |
5
|
Тип смены инструмента: |
Двойная рука с захватом |
БТР: |
|
количество пластин (шт): |
2
|
Тип обмена: |
тип вращения |
Макс. вращающийся диаметр заготовки (мм): |
ф1830 |
Точность: |
|
Точность позиционирования (мм): |
0.015
|
Точность повторного позиционирования (мм): |
0.01
|
Другие: |
|
Площадь площадки (длина*ширина) (мм): |
7700*4100 |
Макс. высота машины (мм): |
3950
|
Вес машины (кг): |
12000
|
Давление воздуха (бар): |
6~8 |
Электрическая мощность (кВА): |
60
|
Система ЧПУ: |
ФАНУК-0iMF/МИЦУБИСИ-М80 |
Аксессуары: √;X;O; «√» означает стандартные аксессуары; «X» означает НЕДОСТУПНЫЕ аксессуары; «O» означает дополнительные аксессуары. |
Стандартные аксессуары: |
Звукообменник электрической коробки |
√
|
Предварительно вытянутый винт тройной оси |
√
|
Разжимной блок |
√
|
Устройство автоматической подачи смазочного материала |
√
|
Вся крышка металлическая пластина без сколов Крышка |
√
|
Беспылевое устройство электрошкафа |
√
|
безстружечное устройство с воздушной завесой нижней части шпинделя |
√
|
Освещение салона машины |
√
|
Трехцветная сигнальная лампа |
√
|
жесткость, нарезание резьбы |
√
|
Фундаментный винт и блок |
√
|
руководство по эксплуатации и техническому обслуживанию |
√
|
Инструментарий |
√
|
Типы шпинделей |
|
тип с ременным приводом 6000 об/мин |
√
|
тип с ременным приводом 8000 об/мин |
O
|
двухступенчатая коробка передач 6000 об/мин. |
O
|
Масляный радиатор шпинделя |
√
|
система CTS |
O
|
Система контроля |
|
ФАНУК-0iMF |
√
|
СИМЕНС-828Д |
O
|
МИЦУБИСИ-М80 |
O
|
КНД |
O
|
Система охлаждения |
|
Система охлаждения СОЖ |
O
|
Кольцо охлаждения шпинделя |
√
|
обдув заготовки |
√
|
Система транспортировки стружки |
|
базовая функция промывки стружки |
√
|
Функция душа с верхней крышкой |
O
|
промывочный водяной пистолет/пневматический пистолет |
√
|
машина для транспортировки стружки |
O
|
Смазочная система |
|
Автоматическое смазочное устройство подачи масла |
√
|
Автоматическое устройство подачи смазки |
O
|
УВД |
|
Спецификация хвостовика BT50 |
√
|
Спецификация хвостовика HSK |
O
|
Дисковый инструментальный магазин на 24 зуба |
√
|
Дисковый инструментальный магазин емкостью 30 зуб. |
O
|
Система компенсации ошибок |
|
Решётчатая линейка по оси X/Y |
O
|
Решетчатая линейка по осям X/Y/Z |
O
|
Аксессуары для электросистемы |
|
Устройство безопасности защитной двери |
O
|
Устройство безопасности защитной двери (CE) |
O
|
Автоматическая система размыкания контактов |
√
|
Теплообменник электрокоробки |
√
|
Двигатель охлаждающего воздуха электрической коробки |
O
|
Система обнаружения режущего инструмента/заготовок |
|
Автоматический детектор длины режущего инструмента |
O
|
Детектор неисправности инструмента |
O
|
Детектор заготовки |
O
|
Другие дополнительные аксессуары |
|
Автоматическая дверь со стороны APC |
O
|
Большие размеры перемещения: Горизонтальный обрабатывающий центр с ЧПУ 800 с перемещением по оси X 1100 мм, перемещением по оси Y 850 мм и перемещением по оси Z 900 мм предлагает обширный рабочий диапазон, подходящий для больших и сложных заготовок.
Диаметр пиноли шпинделя: главный шпиндель имеет диаметр пиноли Φ190 мм, что позволяет использовать широкий спектр инструментов и обеспечивает совместимость с различными операциями обработки.
Мощная производительность шпинделя: главный шпиндель, доступный в двух вариантах высокой мощности: 22 кВт или 26 кВт, предназначен для обеспечения надежной работы при выполнении тяжелых задач обработки.
Требования к давлению воздуха: Горизонтальный обрабатывающий центр с ЧПУ 800 эффективно работает с источником давления воздуха 6–8 бар, обеспечивая надежную функциональность и простоту интеграции в различные среды цеха.
Максимальный диаметр поворота заготовки: SMTHMC-800 способен обрабатывать заготовки с максимальным диаметром поворота φ1830 мм, что расширяет диапазон деталей, которые можно эффективно обрабатывать.
Горизонтальный обрабатывающий центр с ЧПУ 800 — это мощный, точный и универсальный станок, отвечающий потребностям профессиональных операторов, которым требуется высокий уровень контроля и точности в процессах обработки.
Возможности динамического реагирования. Динамическая реакция системы на команды оператора гарантирует, что машина сможет идти в ногу с темпами современных высокоскоростных производственных процессов.
Точность управления инструментом: технология ЧПУ обеспечивает точное управление инструментом с возможностью работы с широким диапазоном размеров и типов инструментов благодаря диаметру пиноли шпинделя Φ190 мм.
Настраиваемое управляющее программное обеспечение: управляющее программное обеспечение имеет широкие возможности настройки, что позволяет операторам адаптировать производительность горизонтального обрабатывающего центра 800 с ЧПУ к конкретным задачам и достигать оптимальных результатов.
Интегрированная диагностика. Расширенные функции диагностики обеспечивают мониторинг в реальном времени и возможности профилактического обслуживания, сокращая время простоя и повышая общую эффективность машины.
Сетевое подключение: система ЧПУ горизонтального обрабатывающего центра 800 с ЧПУ совместима с различными сетевыми интерфейсами, что облегчает интеграцию в интеллектуальные заводские системы и обеспечивает удаленное управление и мониторинг.
Масштабируемая производительность: архитектура системы позволяет легко модернизировать и расширять, гарантируя, что горизонтальный обрабатывающий центр с ЧПУ 800 сможет адаптироваться к будущим технологическим достижениям и оставаться на переднем крае обработки.
возможности.
Таким образом, передовые технологии ЧПУ горизонтального обрабатывающего центра 800 с ЧПУ позиционируют его как лидера в области современной обработки, предлагая сочетание высокоскоростной обработки, динамического реагирования и энергоэффективности, которое идеально подходит для потребностей современного производства.
